Osciloscopio Hantek 6022 Be 20 Mhz

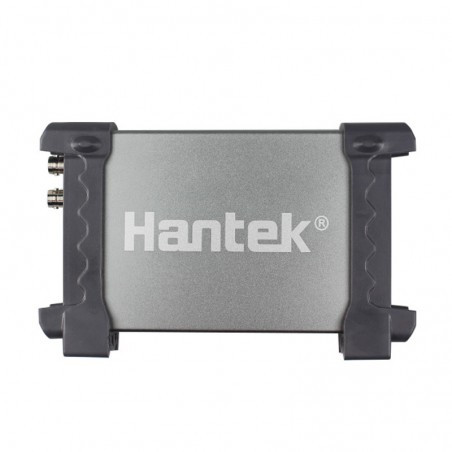

OSCILOSCOPIO HANTEK 6022

El Hantek 6022BE es un osciloscopio para pc que tiene un buen ancho de banda (20Mhz), cuenta con dos canales con sus respectivas sondas las cuales tienen atenuación x10 o x1, soporta voltajes máximos de 5 Vpp con atenuación x1 y 50 Vpp con atenuación x10. El funcionamiento es sencillo, simplemente conecte el osciloscopio a un computador con Windows, instale los drivers y el software y listo, ya puede comenzar a manejar el instrumento. El software es intuitivo, si usted ha manejado antes un osciloscopio, este le será muy familiar. Es una opción económica y funcional para profesionales, técnicos y entusiastas de la electrónica.

CARACTERÍSTICAS

• Compatible con : Windows 7, Windows NT, Windows 2000,Windows XP, Vista.

• Ancho de banda: 20MHz (-3dB).

• Máximo período de muestreo: 48MSa/s

• Profundidad de memoria: 1Mbytle/channel.

• Función transformada de fourier rápida integrada (FFT).

• 20 Medidas automáticas (Valor pico a pico, valor eficaz, RMS, frecuencia, periodo, etc)

• Almacenamiento de formas de onda

• Calibración de offset seleccionable

• Funciones matemáticas de Suma, Resta, Multiplicación y División.

• Formas de onda almacenables en EXCEL, JPG, WORD, Etc.

• Tamaño reducido (205x120x35 mm, Largo, Ancho, Alto).

• Cuerpo en aluminio anodizado.

• Conexión por USB 2.0

• Se puede integrar a aplicaciones con Labview, Visual Basic, Delphi, C++ Builder.

• Guarda pantallazos de las imágenes de las señales.

• Una computadora puede conectar muchos DSO, extender el canal fácilmente.

• Promedio de forma de onda, persistencia, intensidad, inversión, suma, resta, multiplicación, división, diagrama X-Y.

ESPECIFICACIONES

Canal: 2 canales.

Ancho de banda: 20 MHz.

Longitud de registro: 10-60K / CH.

Impedancia: 1 MΩ 25 pF.

Velocidad máxima de muestra: 48 ms / s.

Resolución vertical: 8 bits.

Rango de ganancia: 20mV - 5V, 8 Steps.

Precisión de DC: ± 3%.

Rango de base de tiempo: 1 ns - 9000 s, 39 pasos.

Ajustable vertical: Sí.

Protección de entrada: Sujeción de diodo.

X-Y: Sí.

Modo de activación: Automático, normal y simple.

Pendiente del disparador: +/-.

Nivel de disparo ajustable: Sí.

Tipo de disparo: Borde ascendente, borde descendente.

Fuente de disparo: CH1, CH2.

Disparador pre / post: 0-100%.

Selección de muestreo: Sí.

Visualización de forma de onda: Puerto / línea, promedio de forma de onda, persistencia, intensidad.

Red: Abrir / Cerrar.

Modo vertical: CH1, CH2, Dual, ADD.

Medida del cursor: Sí.

Matemáticas: FFT, suma, resta, multiplicación, división.

Cursor: Frecuencia, voltaje.

Rango de compensación: 15 ~ 45 pF.

Entorno de operación: 0 ~ 50 ° C, 0 ~ 80% HR.

Ambiente de almacenamiento: -20 ~ 60 ° C, 0 ~ 90% HR.

INCLUYE

Osciloscopio virtual.

Cable de datos USB.

Sonda de osciloscopio.

Piezas de plástico.
