Osciloscopio digital Hantek 1008c 8 canales Usb 2,0 Ch Diagnóstico

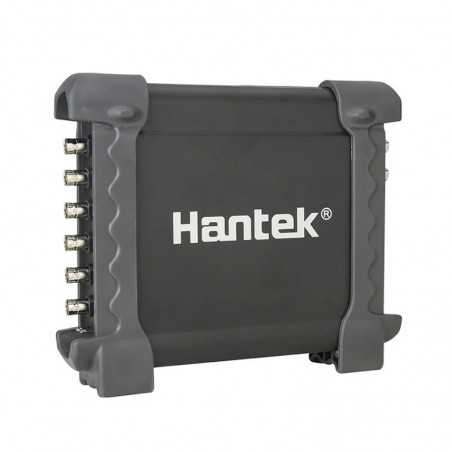

HANTEK 1008C

Osciloscopio de 8 canales para pruebas de vehículos.

CARACTERÍSTICAS

• Más de 80 tipos de funciones de diagnóstico automotriz (encendido, sensor, detección de bus, perforación, arranque y circuitos de carga, etc.)

• Función de ayuda de video, proporciona la ayuda de video de diagnóstico que puede estar viendo en línea.

• El resultado de diagnóstico se puede generar informe de diagnóstico, imprime o captura de pantalla pulsando una tecla, muchos métodos para guardar los datos.

• Compatible para grabar ondas durante mucho tiempo. Puede simular el árbol de levas y la señal del cigüeñal.

• Transmite señales a través de la interfaz USB 2,0 plug and play, y no necesita fuente de alimentación adicional.

• La sonda de encendido automático es un tipo de sensor de capacitancia inductivo, debe coincidir con un osciloscopio.

• La línea loot tiene tres extremos, un osciloscopio conjunto para uso BNC, un clip para usar, una conexión a tierra de clip para recoger clip de alta tensión.

• Se puede utilizar para probar una onda secundaria superpuesta de encendido por chispa, parámetros de onda superpuestos, logrando así la detección, la posición de encendido del motor de diagnóstico, haz que el voltaje de encendido de cada cilindro cambie con el tiempo directamente desde la pantalla del osciloscopio.

• Loot clincher over es un atenuador, utilizado para botín de alta presión atenuación para baja presión, por lo que la protección del osciloscopio no electrifica el impacto.

Cuando se use, tenga en cuenta:

- Los clips de prueba no se sujetarán directamente en la bujía, deben capturarse en la conexión de las bujías de aislamiento para evitar la avería y causar un choque.

- Para alejar a otros de alto voltaje con una separación de al menos 2 pulgadas, no sea que produzca interferencias.

- HT25 longitud de la línea principal 2,5 metros, la caída de hasta 10.000: 1.

DETALLES

• Más de 20 tipos de función de prueba automática, una interfaz similar con osciloscopio de sobremesa, fácil de usar.

• Soporte de software: Windows NT, Windows 2000, Windows XP, VISTA, Windows 7.8.10

• Velocidad de muestreo en tiempo real de 2.4MSa / s, resolución vertical de 12 bits.

• Función de análisis de espectro.

• Sensibilidad de entrada de 10mV / div a 5V / div.

• Interfaz USB 2.0 plug and play, y no necesita fuente de alimentación adicional.

• Función de tarjeta DAQ; generador programable de 8 canales que puede señales analógicas de cigüeñal, árbol de levas, etc.

FUNCIONES

. Prueba de vehículos

Primer diagnóstico: vacío e ignición del múltiple de admisión, válvula de ajuste de vapores de gasolina, vacío e ignición, encendido de escape inactivo, encendido de escape de arranque.

Encendido: primario y secundario.

Sensor: medidor de flujo de aire, árbol de levas, cigüeñal, distribuidor, sensor Lambda, posición del acelerador.

Diagnóstico del bus: examen de datos del bus CAN, integridad de la señal del bus CAN, adquisición del LH del bus largo LH, bus LIN.

Intérprete: Gasolina / Diesel.

Circuitos de arranque y carga.

. Osciloscopio

Osciloscopio de 8 canales, frecuencia de muestreo en tiempo real de 2.4MSa / s.

Resolución vertical de 12 bits, función de análisis de espectro.

. Generador programable

Generador programable de 8 canales.

Pueden señales analógicas de cigüeñal, árbol de levas, etc.

ESPECIFICACIONES TÉCNICAS

. Vertical

Canal analógico: 8.

Impedancia de entrada: Resistencia: 1mΩ.

Sensibilidad de entrada: 10mV / div a 5V / div.

Entrada de acoplamiento: DC.

Resolución: 12 bits.

. Horizontal

Profundidad de memoria 4K.

Max. Entrada: 400V (DC + AC Peak).

Frecuencia de muestreo en tiempo real: 2.4MSa / s.

Rango de la base de tiempo: 1ns / div a 20000s / div (1-2-5 secuencias).

Base de tiempo de precisión: +- 50ppm.

. Desencadenar

Fuente: CH1. CH2. CH3. CH4. CH5. CH6. CH7. CH8.

Modo: Borde.

. Modo X-Y

Entrada de eje X: CH1.

Entrada de eje Y: CH2.

. Cursores y medidas

Medición de voltaje: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot.

Frecuencia de medición de tiempo: Periodo, Tiempo de subida, Tiempo de caída, Ancho positivo, Ancho negativo, Ciclo de trabajo.

Medición cursores: horizontal, vertical, pista, modos de medición automática.

. Sistema de disparo

Rango de la base de tiempo 1ns / div a 20000s / div (1-2-5 secuencias).

Precisión de base de tiempo: ±50ppm.

Fuente de activación: CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8.

Modo de disparo: borde.

. Proceso de señal de forma de onda

+, -, X, ÷, FFT, invertido.

. Rango de voltaje

10mV a 5v / div @ x 1 sonda.

100mv a 50V / div @ x 10 sonda.

10v a 5000V / div @ x 1.000 sonda.

100V a 50000v / div @ x 10000 sonda.

200mv a 100V / div @ 20: 1.

. Rango de corriente

100mA a 50.0a / div @ cc65 (20a).

1000ma para 500.0a / div @ cc65 (65a).

1a a 100.0a / div @ CC650 (60a).

10a a 1000.0a / div @ CC650 (650a).

1a a 200.0a / div @ CC1100 (100a).

10a a 2000.0a / div @ CC1100 (1100a).

. Cursor

Diferencia de frecuencia, diferencia de voltaje tiempo.

. FFT

Rectangular, Hanning, Hamming, ventana Blackman.

. Matemáticas

Suma, resta, multiplicación, división.

. Generador programable

Canal: 8.

Nivel de salida: LVTTL.

Rango de frecuencia: 0-250khz.

Interfaz: USB 2.0.

Poder: No necesita fuente de alimentación adicional.

INCLUYE

Hantek 1008C USB automotriz diagnóstico generador programable.

Línea USB.

Sonda HT-25.

4 Clip de cocodrilo.

4 conectores BNC para armar.

CD.

Cerficación tarjeta.
